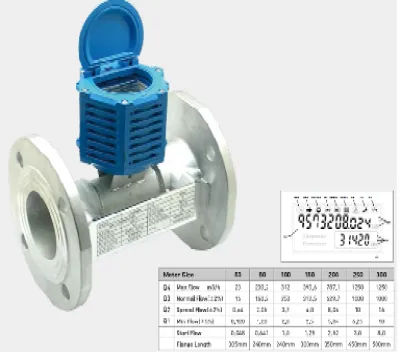

①-3 Ultrasonic
Watermeter

(XonicⓇ 10LF)

• Same Size with Electro-Magnetic

• No Corrosiveness

• Ultrasonic Transit-time Method

• Bio-Direction Flow

(XonicⓇ 10G)

SSebagai Xonic-10G Ultrasonic Flowmeter menggunakan
Ultrasonic Transit-Time Technology, ini menunjukkan
kinerja yang unggul daripada meteran aliran
gas tekanan yang lainnya.

Tergantung pada ukuran diameter pipa Xonic-10G
menggunakan satu jalur atau tiga jalur sensor ultrasonik (s),
dan sensor suhu disematkan untuk memberi volume kompensasi.

Xonic-10G dikembangkan sebagai meter aliran gas tipe
ultrasonik pertama di Korea dan untuk menggantikan produk
luar negeri yang mahal dengan menjaga kinerja meter aliran
ultrasonik dengan harga terjangkau. Xonic-10G 100% dibuat oleh Korea.

♧ Bidang Aplikasi
• Flowmeter Gas Alam
• Jalur Pasokan Udara
• Gas Pembakaran
• Pengontrol Aliran Udara Terowongan

(XonicⓇ 10L)

Apa itu Xonic 10?
Xonic 10L Sangat ringkas dan murah tapi semua p
erformanya sama dengan model Xonic 100L sebagai
pengukur waktu transit aliran dan menggunakan
teknologi DSP (digital signal processing) untuk
menganalisa sinyal ultrasonik.

Teknologi DSP ini dapat menghilangkan suara dari pipa
dan elektronik. dan Juga, Xonic 10L menggunakan
Cross Correlation dan teknologi FFT (Fast Fourier Transform)
untuk membuat sinyal ultrasonik yang sangat bersih
dengan fungsi Instalasi Otomatis.

Ukuran pipa yang sesuai adalah dari 15 ~ 6.000 mm
untuk Clamp-On dan 80 ~ 6.000 untuk aplikasi Instertion.

Rentang kecepatannya adalah 0,02 ~ 12 m / detik.
Xonic 10L dapat mengukur aliran sangat lambat,
sangat cocok untuk sistem monitoring aliran blok (kebocoran).

Juga, ia memiliki dua input 4-20mA, sehingga pengguna
dapat menggunakan input untuk menerima data tekanan,
tingkat dan suhu tanpa PLC.


Mengapa menggunakan Xonic 10?
Clamp-On Technology membuat instalasi sangat sederhana.

Pengguna tinggal memasang transduser klem pada pipa
atau penyisipan dengan bor transduser katup keren ke pipa.
Tidak perlu menghentikan pasokan air untuk instalasi
dan setelah layanan.

Xonic10L dapat bekerja dengan berbagai jenis pipa,
seperti: Baja, Stainless (SUS), Besi Ulet, Tembaga, A / C, PVC,
PE, PB, FRP atau lainnya jika mengetahui kecepatan suara.

Rasio turn-down Xonic10L lebih dari 1000: 1.

Xonic 10L adalah flowmeter terbaik untuk memeriksa
aliran minimum selama tengah malam. Aliran di tengah
malam turun menjadi 1 m3 / jam untuk pipa 100mm
dan Xonic 10L dapat menjaga akurasi.

Xonic 10L menggunakan teknologi Cross Correlation.
Teknologi ini mampu menghilangkan sebagian besar
suara di luar pipa. Juga, Xonic 10L dapat mengukur
cairan mengandung udara dan bubur yang berat.

Xonic 10L memiliki LCD grafis berwarna yang besar.
memungkinkan pengguna untuk membaca arus,
total,data input analog (tekanan, level, dll) dan
diagram sinyal ultrasonik.Jadi pengguna dapat
memeriksa bagaimanaflowmeter bekerja di lapangan
tanpa osiloskop sebagai fungsi diagnostik


Xonic 10L adalah dual beam atau dual path adalah model dasar.
Pengguna dapat menggunakan flowmeter saluran tunggal dengan
satu pasang transduser, dan saluran ganda atau flowmeters jalur
ganda dengan dua pasangan transduser.

(WISOP)

♧ Deskripsi sistem
Sistem Pemantauan Aliran Tenaga Surya hanya
menggunakan energi matahari untuk opereasi.

Sistem ini memiliki panel surya 80W, dan 5 baterai yang
dapat diisi ulang, dan flowmeter ultrasonik yang menjepit.

Konsumsi daya total sistem hanya 5W per jam, sehingga
sistem dapat beroperasi 30 hari tanpa matahari.

• Hanya Tenaga Surya yang Dibutuhkan
• Desain Cantik
• Komunikasi Modem CDMA Nirkabel
• Tidak ada pipa Pemotongan
• Tidak Ada Daya AC
• Tanpa Kipas Pendingin (desain unik untuk pendinginan udara)
• Desain yang Dipatenkan
• Mode AR Dipatenkan, Flowmeter Ultrasonik Clampon
• Beroperasi 30 hari tanpa matahari
• Sistem Terdiri dari 1 Ultrasonic Flowmeter
5 Baterai Isi Ulang 1 Pengontrol Biaya CDMA Modem 1

Aplikasi Sistem Pemantauan Aliran Listrik Tenaga Surya
dapat digunakan untuk sistem pemantauan air kota.

Sistemnya sangat indah, sehingga membuat street beautiful
dan pemilik toko tidak mengeluh tentang panel tenaga surya ini.

Panel flowmeter tipe kabinet lama juga besar dan jelek.

• Sistem Pemantauan Blok untuk Pipa Pasokan Air Kota
• Sistem Pemantauan Aliran Irigasi
• Sistem Pemantauan Air Limbah
• Berguna Untuk Daerah Pedesaan & Gurun

♧ Spesifikasi
• Daya: Panel Solar 80W, 15V
• Konsumsi Daya
• Komunikasi: CDMA Nirkabel Untuk Aliran, Total, Tekanan, dll
• Flowmeter: Clamp-on, Ultrasonic Transit-Time
• Ukuran Panel: tinggi 3.0M, 300Ø Baja tahan karat
• Tanggal Input: Dua (Tekanan atau Level)
