② Sludge Dryer
(Sludge Fry-Drying System)

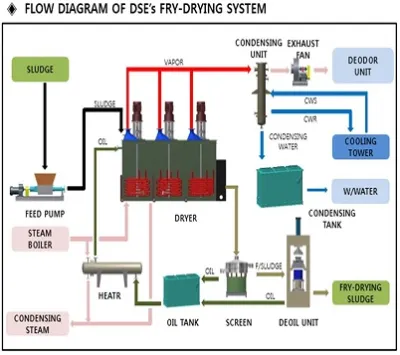

♧ Fry-Drying System?
■ Deskripsi proses

1. Tangki Penyimpan Lumpur & sistem penyaluran
- Lumpur di dalam tangki penyimpanan dipindahkan ke
reaktor dengan pompa atau konveyor sekrup.

2. Reaktor (pengering)
- Lumpur yang dimasukkan ke dalam reaktor tersebar dalam
minyak panas oleh pengaduk kecepatan tinggi (Temp: 130-150C)
-Kelembaban dalam lumpur diuapkan oleh minyak panas dan
kelembaban berubah menjadi uap.
-Lumpur yang uap airnya telah dihilangkan dibuang
ke luar oleh konveyor.

3. Sistem Penyaringan
- Lumpur kering dalam minyak dipisahkan menajdi minyak dan
lumpur disaringan vibrator.

4. Unit Penekanan
-Setelah penyaringan, buang sisa minyak dari lumpur
dengan penekanan.

5. Unit kondensasi
- Ketika kelembaban dalam lumpur menajdi uap dan keluar,
ia akan dikondensasikan dengan pertukaran panas.

6. Unit Deodor
- Sejumlah gas sisia yang tidak dapat dikondensasi dihilangkan
dengan alat penghilang bau.

7. Tangki Pengkondensasi
- Kondensat yang dikeluarkan dari alat penukar panas dikirim
ke instalasi pengolahan air limbah yang ada.

8. Tangki Sirkulasi Minyak
- Setelah melewati saringan, minyak dibawa kembali ke dalam reaktor.
