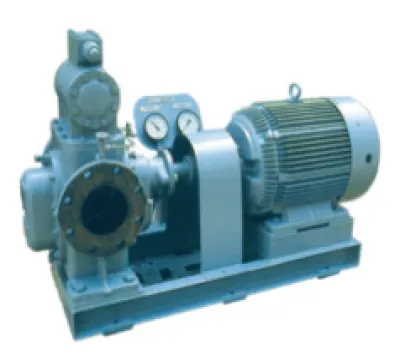

⑤ 횡축, 외치차
기어펌프
안전변 내장식
[200㎡/h ×~7kg/㎠]

Horizontal, External Gear Pump
with Built-in Relief Valve
[200㎡/h ×~7kg/㎠]

♧ 용도 및 적용 분야

01. 용도
윤활유, 연료유 등의 유류 및 윤활성을 가지고 있는 점성액체 이송용.

02. 사용압력
최고 7kg/㎠

03. 베어링
내장식으로서 펌프 자체의 이송액에 의해 자체 윤활된다.

04. 축씨일링
그랜드 팩킹 또는 메카니칼 씰을 사용.

05. 안전변
토출변을 전폐했을때 토출압력 상승한도가
계획 전압력의 132%이하가 되도록 설계되어 있다.

그러나 계획 전압력이 5kg/㎠ 이하일 때는
압력 상승폭을 1.6kg/㎠ 이하로 하였다.
설정압력 최저 2.2kg/㎠ 최고 7.2kg/㎠

06. 사용온도
일반적으로 최고 70℃

07. 플랜지
KS또는 JIS10kg/㎠, FF

08. 표준용량
표준용량 보정 점도는 25.8cst이며,
하기 도표는 전동기의 슬립을 감안한 실제용량이다.

※ 상기 사양범위를 초과하는 대형 펌프도 제작합니다.


♧ 운영 데이터
Capacity : 40m³/Hr ~ 200m³/Hr
Head : 3Kg/㎠ ~ 7Kg/㎠
Suction Bore : Ø150mm ~ Ø250mm
