⑭-2 횡축, 외치차
기어펌프 안전변 내장식
[~20㎥/h × ~16㎏/㎠]

Horizontal, External Gear Pump
with Built-in Relief Valve for Cargo
[200㎡/h ×~10kg]

♧ 용도 및 적용 분야

01. 용도
일반중유, 맑은 액체, 당밀 등

02. 사용압력
최고 10kg/㎠, 상용 7.5g/㎠

03. 베어링
로울러 베어링을 사용하며 그리스 윤활을 한다.

04. 축씨일링
오일 씰 또는 메카니칼 씰을 장착하며,
필요한 경우 축슬리브를 장착한다.

05. 안전변
안전변은 펌프와 배관 또는 부속기의 파손 방지를 위해서
펌프의 상부에 내장되어 있으며, 안전변에 걸리는 압력이 적고,
떨림 현상이 발생하지 않는 것이 특징이다.

06. 플랜지
KS또는 JIS10kg/㎠급(FF)


♧ 운전 데이터
Capacity : 60m³/Hr ~ 200m³/Hr
Head : 2Kg/㎠ ~ 10Kg/㎠
Suction Bore : Ø100mm ~ Ø175mm

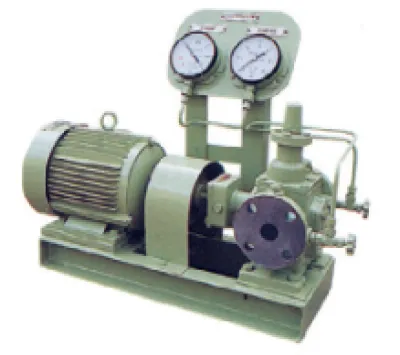

Horizontal, External Gear Pump
with Built-in Relief Valve
[~20㎥/h × ~16㎏/㎠]

♧ 설계 및 운전특징
01. 용도
윤활유, 연료유, 윤활성이 있는 액체

02. 사용압력
16㎏/㎠ 까지

03. 베어링
메탈베어링 내장식. 펌핑액체로써 윤활.

04. 안전변
내장식. 추천 설정 압력은 총 압력의 132%이며,
최저 8.5㎏/㎠, 최고16.5㎏/㎠

05. 축씨일링
그랜드 팩킹 또는 메카니칼 씰

06. 펌핑온도
일반적으로 70℃ (최고 130℃)이내

07. 플랜지
KS 또는 JIS 10kg/㎠(흡입측)
KS 또는 JIS 16kg/㎠(토출측)
플랜지는 모두 평면 플랜지임(FF)

08. 회전수
400cst 이내는 1800rpm 까지
500cst 이내는 1500rpm 까지
1000cst 이내는 1200~1000rpm 까지

09. 점도
5~2000cst

10. 표준용량
표준용량 25.8cst(Rw,No.1,100초)에서 계산하였으며,
전동기 회전수 슬립은 고려되어 있다.
25.8cst 이하에서 용량을 유지하기 위해서는
큰 사이즈의 펌프를 선정하거나 회전수를 높여야 한다.

※ 상기 사양범위를 초과하는 대형 펌프도 제작합니다.


♧ 운전 데이터
Capacity : 2m³/Hr ~ 20m³/Hr
Head : 8Kg/㎠ ~ 16Kg/㎠
Suction Bore : Ø40mm ~ Ø100mm

Horizontal, External Gear Pump with Built-in Relief Valve
[30㎥/h × ~6㎏/㎠]

♧ 설계 및 운전특징

01. 용도
윤활유, 연료유, 윤활성이 있는 액체

02. 사용압력
6㎏/㎠ 까지

03. 베어링
메탈베어링 내장식. 펌핑액체로써 윤활.

04. 안전변
내장식. 추천 설정 압력은 총 압력의 132%이며,
최저 2.2㎏/㎠, 최고 6.2㎏/㎠

05. 축씨일링
그랜드 팩킹 또는 메카니칼 씰

06. 펌핑온도
일반적으로 70℃ 이하(최고 130℃)

07. 플랜지
KS 또는 JIS 10㎏/㎠, (흡토출측 공통), 플랜지는 모드 평면 플랜지 임(FF).

08. 회전수
400cst 이내는 1800rpm 까지
500cst 이내는 1500rpm 까지
1000cst 이내는 1200~1000rpm 까지

09. 점도
5~3000cst

10. 표준용량
표준용량 25.8cst(Rw,No.1,100초)에서 계산하였으며,
전동기 회전수 슬립은 고려되어 있다.
25.8cst 이하에서 용량을 유지하기 위해서는
큰 싸이즈의 펌프를 선정 하거나 회전수를 높여야 한다.

※ 상기 사양범위를 초과하는 대형 펌프도 제작합니다.


♧ 운전 데이터
Capacity : 1m³/Hr ~ 30m³/Hr
Head : 2Kg/㎠ ~ 6Kg/㎠
Suction Bore : Ø32mm ~ Ø80mm

Horizontal, External Gear Pump
with Built-in Relief Valve
[200㎥/h ×~10kg/㎠]

♧ 용도 및 적용 분야

01. 용도
윤활유, 연료유 등의 유류와 윤활성을 가지고 있는 점성 액체

02. 사용압력
5~10kg/㎠

03. 베어링
베어링은 내장식으로 이송유체에 의한 자체 윤활방식이며,
볼베어링 또는 로울러 베어링으로 되어 있다.

04. 축씨일링
그랜드 팩킹을 표준으로 하나 메카니칼 씰 사용도 가능.

05. 안전변
안전변은 토출변을 전폐했을때 토출압력 상승한도가
계획 전압력의 132%이하가 되도록 설계되어 있다.
그러나 계획 전압력이 5kg/㎠ 이하일 때는
압력상승폭을 1.6kg/㎠ 이하로 하였다.
설정압력 : 최저 5.5kg/㎠, 최고 10.5kg/㎠

06. 온도
최고 80℃ (상용 60℃까지)

07. 플랜지
KS또는 JIS 10kg/㎠, FF

08. 회전수
일반적으로 아래와 같다.

09. 점도
최저 5cst, 최고 2000cst.

10. 표준용량
표준용량 보정 점도는 25.8cst이며, 전동기의 슬립을 감안한 실제용량이다.

※ 상기 사양범위를 초과하는 대형 펌프도 제작합니다


♧ 운전 데이터
Capacity : 40m³/Hr ~ 200m³/Hr
Head : 2Kg/㎠ ~ 10Kg/㎠
Suction Bore : Ø150mm ~ Ø250mm
