①-1 Clamp-on
Ultrasonic Flowmeter
외벽 부착식
초음파 유량계

(XonicⓇ 10LF)

• 전자 유량계와 동일규격
• 부식 염려 없음
• 초음파 전달시간차 방식
• 양방향 유량 측정


Xonic 10LF는 플랜지 형태지만 1&2 회선 외벽부착식 초음파 유량계입니다.

센서는 외벽식으로 간단하게 교체되며, 녹슬거나 오염되지 않습니다.

Xonic 10LF는 정수, 폐수, 화학 물질, 석유, 알코올 등의 사용량을 측정하며,
기존의 전자식이나 차압식 유량계의 즉시 대체가 가능합니다.


가동부위 없음
• 터빈이나 임펠러 없음
• 기어와 같은 마모부품 없음
• 자력에 영향 없음
• 스테인레스 304 플랜지 형태


외벽부착식 센서
• 용이한 교체
• 용이한 유지보수


모든 액체 측정에 사용
• 화학
• 반도체
• 조선업
• 정유 공장
• 폐수


♧ 사양
• 측정방식
: 초음파 전달시간차 방식 / DSP 알고리즘을 이용한 외벽부착식 1 & 2 회선
• 정확도 : 0.5% RD
• 측정유속범위 0.05~12 m/s
• 플랜지 규격 40~500mm
• 출력 : RS-232C/485 Modbus, 4-20mA, Relay
• 디스플레이
: 적산 & 순시 / 그래픽 모드 (자기진단가능) 신호모양, 강도 등
• 작동 온도 : 전자부 20 ~ +60℃ / 센서부 40 ~ +120℃
• 데이타로거 : 32Mbytes
• 방수 등급 : 센서부 IP68 / 전자부 IP65
• 플랜지 재질 : 스테인레스 304

(XonicⓇ 10G)

• 천연가스
• 굴뚝 연소가스
• 바이오 가스
• AIR


Xonic 10G 초음파 가스유량계는
초음파의 전달시간차(Transit-Time)를 이용한 유량계로서,
기존의 차압식 가스유량계보다 월등한 성능을 지니고 있습니다.

측정 관경에 따라 1조나 3조의 초음파센서를 이용하며,
온도센서를 내장하여 부피 보상을 하고 있습니다.

Xonic 10G는 국내에서 최초로 개발된 초음파식 가스유량계로서,
고가의 외국제품을 대체하기 위해 기존 초음파 유량계의 성능은 유지하면서
가격을 획기적으로 낮춘 100% 국산제품입니다.


♧ 뛰어난 성능
기존의 기계식에 비해 높은 유속측정범위와 높은 정확도를 지니고 있다.
지시유량의 1.0% 정확도를 유지하며,
최소 대 최대 유량비는 200배가 넘습니다.


♧ 디지털 신호처리
자인테크놀로지의 특허인, ARⓇ (Anti-Round) 빔 초음파신호를 이용하며,
정확한 분석을 위해 첨단 기법인 DSP기법을 이용하여
유속에 따른 전달 시간차를 계산합니다.

노이즈가 심한 곳에서도 항상 깨끗한 신호를 검출하여 정확도를 유지합니다.


♧ 자기진단 기능
그래픽 LCD를 통하여 현장에서 유량계 동작상태를 모두 확인할 수 있습니다.
특히, 간단한 조작으로 확인 가능한 초음파신호 오실로스코프 기능은
현장에서 즉시 유량계의 동작 상태를 확인할 수 있게 해줍니다.


♧ 특징
• 0.05m/s 저유속 측정
• 광범위 측정범위 200:1
• 가동부위 없음
• 압력 손실 없음
• 설치 및 유지보수 용이
• 3회선 측정
• 온도센서 및 부피보상
• 100% 국산제품 (산단R&D 역량강화사업)


♧ 일반 사양
• 측정방식 : 초음파 전달시간차 (Transit-Time)
• 측정유속 (양방향) : -30 m/s ~ 30 m/s
• 최소유속 : 0.05 m/s
• 디스플레이 : 유량 (순시, 표준, 질량), 적산, 유속
• 정확도 (Reading) : 1.0%
• 재현성 (Reading) : 0.25%
• 자기진단기능 (Diagnostic) : 초음파신호모양, 게인값, ΔT, FFT
• 측정가스종류 : 천연가스, 도시가스, AIR, 연소가스


♧ 변환기
• 사용온도 : -20 ~ +80℃
• 방폭인증 : IECEx_Ex d II C, ATEX
• 외함 보호등급 : IP65
• 입/출력 :
- Digital Out _two normally open collector
- Analog Out_two 4-20mA
- Analog In_One 4-20mA
• 인터페이스 : RS-232C, RS-485
• 전원 : 12~24VDC


♧ 센서부
• 플랜지 규격
: 50~300mm 플랜지형 그이상은 직접 시공 (3,000mm 최대)
• 재질 : 스테인레스 304
• 사용온도 : -20 ~ +80℃
• 사용압력 : 20 bar이하
• 온도센서 : 4 wire, -40 ~ +120℃


※ 상기 사양은 사전예고 없이 변경될 수 있으며,
XonicⓇ 자인테크의 상표등록 이름이며,
ARⓇ (Anti-Round) 빔은 자인테크놀로지의 특허기술입니다.

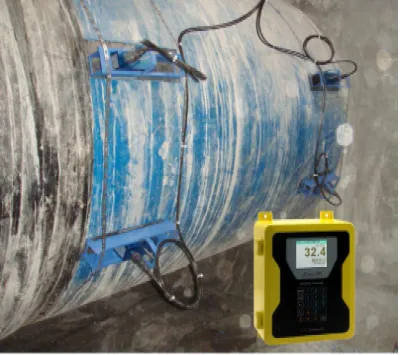

(XonicⓇ 10L)

• 외벽 부착식
• DC 전원용
• 컴팩트형, 저가모델


첨단 DSP기능을 지닌 첨단 초음파유량계로서
특허인 미세시간 측정기능을 지니고 있고,
300mm이하 소구경 전용제품으로 최적의 초음파빔을 찾아내는
AR(Anti-Round)Ⓡ Mode의 채용으로
최고의 유량측정 능력 정확도를 자랑합니다.

기존의 Xonic 100L의 기능은 동일하면서 가격을 획기적으로 낮춘
컴팩트형 외벽부착식 초음파 유량계로서
파이프 절단 없이 즉시 설치하는 첨단 기술을 적용한 초음파유량계로서,
국내 최초로 자인테크놀로지의 자체 기술로 개발되었습니다.

블록유량 계측용 초음파 유량계로 매우 적합하며,
공정 제어용 유량계로 매우 적합한 구조로 설계되었습니다.


♧ 특징
• DC전원의 컴팩트 & 저가형
• 특허 미세시간 측정기능
• AR ModeⓇ 방식 초음파유량계
• 초음파 전달시간차 방식
• 오실로스코프 기능
• 0.02m/s의 저유속 측정
• 사용자가 쉽게 설치
• 파이프 절단없이 설치하는 외벽부착식(Clamp-On)


♧ 적용분야
Xonic 10L은
지자체의 블록유량계, 공장의 공정제어용 유량계로 사용이 가능하며,
측정 유체는 상수, 하수, 기름, 우유등과 같은 유체에 모두 적용 가능하며,
특히, 블록유량계로 사용시 0.02 m/s의 저유속도 측정이 가능하므로
심야시간의 유량 측정이 가능합니다.


♧ 센서 재질
플라스틱으로 부식이 없으며,
센서지지대 및 고정띠는 스테인레스로 제작되어 부식의 염려가 없습니다.


♧ 측정 배관
12mm부터 300mm까지 센서가 생산되며,
센서간 설치 거리는 유량계에서 자동으로 알려줍니다.
본질형이며, 방수형으로 설계되었습니다.


♧ 경제적인 선택
기존의 Xonic 100L과 기능 및 성능은 동일하면서,
가격을 대폭 낮춘 외벽부착식 초음파유량계로서,
기존의 전자유량계나 삽입식 초음파유량계를 즉시 대체할 수 있습니다.

Xonic 10L 사용시 비교측정실이 별도로 필요없으며,
By-Pass파이프 및 3개의 밸브가 필요없고, 설치비가 추가되지 않으며,
이로 인해 비교적 적은 규모의 맨홀에 설치가 가능하므로, 파이프를 절단하고
설치하는 전자식 유량계나 삽입식 초음파보다 월등히 경제적입니다.


♧ 사양
• 표시 : 순시유량, 적산유량, 외부입력
• 센서부 : AR ModeⓇ
• 유속측정 : 0.02 ~ 20m/s
• 정확도 1.0 %
• Data Output : 4-20mADC, RS-232C
• Datalogger : 32Mbytes
• 재현성 : 0.25%
• 지시부 : Graphic LCD
• 사용온도 : 변환기 -20 ~ +60℃ / 센서부 -40 ~+20℃
• 전원 : DC12~24V
• 외함 : 변환기 IP65 / 센서(방수형) IP68

(WISOP)

• 국내최초 개발품
• 태양없이 30일 작동
• 낙뢰 피해 없음
• 외벽부착식 초음파유량계


전원 및 통신선로 터파기 및 유량계 설치시 파이프 절단/용접이 필요없습니다
태양에너지 블록유량 시스템은 국내외에서 활발히 활동하고 있는
강성욱 조각가가 디자인한 조각품 품격의 아름다운 판넬로서,
설치공간이 필요없고, 외형이 아름다워서 도로 설치시 민원제기가 없으며,
태양에너지를 사용하는 친환경, 저탄소, 녹색성장 블록유량시스템입니다.


저탄소. 녹색에너지인 태양에너지로 작동
태양에너지 블록유량 시스템은 특수제작된 원형 태양전지판을 적용하여
외형이 아름다우며, 에너지효율이 19%인 단결정 태양전지판을 사용하므로
에너지 효율이 매우 높습니다.

태양이 없어도 30일간 내장 밧데리로 작동하므로
장마철에도 아무런 문제가 없습니다.


무선 통신 지원
무선 통신을 지원하므로, 설치시 통신선로 공사 및
전원선로 공사 작업이 필요없어 설치비가 저렴하고,
무선 통신이므로 통신 선로를 통한 낙뢰의 위험이 없으며,
피뢰기등이 필요 없는 무선 통신 방식을 채택하였습니다.


♧ 태양에너지 블록유량시스템 성능
• 저탄소/녹색 에너지를 이용한 유량감시시스템
• 국내최초 태양에너지를 이용한 블록유량시스템
• 외부전원 필요없음
• LTE 통신
• 외벽부착식 초음파 유량계 사용
• 태양없이 30일간 작동
• 조각품 품격의 아름다운 현장판넬
• 설치시 민원제기 없음
• 설치시 통신선로 및 전원선로 공사 없음
• 설치시 파이프 단수 없음


♧ 사양
• 전원 : 태양전지 80W (태양없이 30일간 작동)
• 통신 : RS-232, 485(무선모뎀지원)
• 유량계 :외벽부착식 초음파 유량계
• 현장판넬
- 크기 : 높이 3.0 m, 지름 25 cm, 8각 기둥형태
- 구성 : 외벽부착식 초음파유량계, LTE 모뎀, 충전콘트롤러, 충전밧데리
• 전송 DATA : 순시유량, 적산유량, 수압
• 측정정확도 : 1.0% 일반형
